کانال فلکسیبل

کانال فلکسیبل یا کانال خرطومی، یکی از پرکاربردترین و انعطاف‌پذیرترین انواع کانال‌های انتقال هوا در سیستم‌های تهویه مطبوع است. ویژگی‌هایی مانند نصب آسان، وزن سبک، انبارداری راحت و قیمت مناسب، باعث شده تا این نوع کانال گزینه‌ای ایدئال برای بسیاری از پروژه‌های ساختمانی، تجاری، صنعتی و حتی مسکونی باشد. شرکت سامان تهویه ایرانیان (STI) به‌عنوان یکی از تولیدکنندگان برتر کانال فلکسیبل در کشور با استفاده از بهترین مواد اولیه و فناوری‌های روز دنیا، طیف گسترده‌ای از کانال‌های فلکسیبل را در مدل‌های بدون عایق و عایق‌دار عرضه می‌کند.

کانال فلکسیبل چیست؟ ساختار، مزایا و کاربرد

به کانال‌های هوا که حالت خرطومی و انعطاف پذیر دارند کانال فلکسیبل گفته می‌شود. کانال‌های هوا وزن بسیار مناسبی دارند و به همین منظور در محیط‌هایی که مسیر مستقیم برای انتقال هوا ندارند به کار می‌روند. مواد تشکیل دهنده و سازه‌ی کانال فلکسیبل در اشکال تک لایه، دولایه و سه لایه طراحی و تولید می‌شود. هر یک از این کانال‌ها متناسب با میزان فشار هوای عبوری، درجه حرارت یا برودت هوای داخل کانال؛ مورد استفاده قرار می‌گیرند. همچنین برای نیازهای مرتبط با افت و شکست صدای وزش یا زوزه باد منتقل شونده از درون کانال و میزان جلوگیری از رطوبتِ ناشی از کندانس در مسیر هوای عبوری از داخل کانال فلکسیبل، کاربرد دارند.

ساختار کانال فلکسیبل

کانال فلکسیبل متشکل از یک لایه داخلی که بسته به نوع محصول ممکن است آلومینیوم، برزنت یا PVC باشد، به‌همراه فنری فولادی (سیم مفتول) است که حالت خرطومی و انعطاف‌پذیری کانال را حفظ می‌کند. در مدل‌های عایق‌دار، لایه میانی (عایق پشم شیشه، پلی‌استر، الاستومری، فایبرگلاس و…) به‌همراه یک لایه خارجی از جنس آلومینیوم یا PVC یا برزنت به کار می‌رود.
کانال فلکسیبل در قطرهای مختلف از سه تا بیست و چهار اینچ قابل تولید است. درواقع محدودیت قطری برای استفاده در پروژه ها وجود ندارد و به همین علت طراح به آسانی می‌تواند بر اساس موازین و استانداردهای مربوطه، انواع لاین‌های کانال فلکسیبل را با قطر و طول دلخواه طراحی نماید. تنوع طول این کانال‌ها موجب جلوگیری از نشت هوا و افت فشار هوا در سیستم‌های مکش یا دمش هوا می‌شوند زیرا در این صورت دیگر نیازی به رابط‌های اضافی نخواهد بود.

مزایای کانال فلکسیبل

● سرعت بالای اجرای آن موجب کاهش هزینه‌های نیروی کار و زمان پروژه می‌شود.
● در مقایسه با کانال‌های گالوانیزۀ سنتی، وزن این کانال بسیار کمتر است؛ حمل‌و‌نقل آن راحت‌تر و آسیب به سازۀ ساختمان کمتر می‌شود.
● پایین‌بودن قیمت کانال فلکسیبل به‌دلیل کاهش هزینه‌های نصب و مواد اولیه، استفاده از آن را در بسیاری از پروژه‌ها اقتصادی‌تر از روش‌های سنتی می‌کند.
● ساختار خرطومی و لایه‌های عایقی می‌تواند به جذب صداهای انتقال هوا یا فن کمک کند.

کاربردهای کانال فلکسیبل

● کانال‌کشی دستگاه‌های داکت اسپلیت و کولر آبی؛
● انتقال هوا در پروژه‌های اداری، تجاری و مسکونی؛
● سیستم‌های اگزاست فن در هودهای صنعتی، سرویس‌های بهداشتی و کارگاه‌ها؛
● اتصال نهایی کانال گالوانیزه به دریچه‌های هوا در سقف کاذب؛
● صنایع با رطوبت بالا یا الزامات بهداشتی خاص (با انتخاب مدل عایق‌دار مناسب).

انواع کانال فلکسیبل بدون عایق

کانال فلکسیبل در حالت کلی در دو دسته‌ی کانال فلکسیبل ساده و کانال فلکسیبل عایق‌ دار تولید و عرضه می‌شود. البته این دو دسته به زیرمجموعه‌‌های مختلفی تقسیم می‌شود که در ادامه به آن می‌پردازیم.

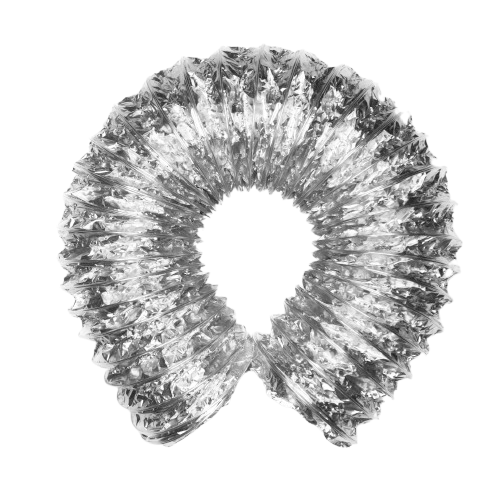

کانال فلکسیبل آلومینیومی ساده یا فویلی

این مدل جزء قدیمی‌ترین و مقرون‌به‌صرفه‌ترین انواع کانال فلکسیبل است و معمولاً از چند لایه فویل آلومینیومی به‌همراه لایه‌های پلی‌استر تشکیل می‌شود. این نوع کانال فلکسی در قسمت بیرونی از یک لایه آلومینیومی و در قسمت داخلی از پلی اتیلن لمینیت شده با آلومینیوم و مفتول با کربن بالا((High Carbon برخوردار است که به سبب مقاومت کششی بالا و ایجاد یک سطح صاف و صیقلی در درون کانال، از کاسته شدن فشار در شرایط احتمالی جلوگیری کرده و همچنین از آلوده شدن این سطح نیز پیشگیری می‌کند.
• این نوع کانال با عایق الاستومریک STI ضد تعریق بوده و با جلوگیری از مرطوب شدن، بهداشتی (Hygienic Flexible Air Duct) آنتی باکتریال می‌باشد. همچنین از دامنه تحمل دمایی 30- تا 150+ درجه سانتیگراد برخوردار هستند بنابراین برای استفاده در اماکن درمانی مانند آزمایشگاه‌ها و بیمارستان‌ها بسیار مناسب‌اند.

کاربرد کانال فلکسیبل آلومینیومی ساده

• در مکانیزم تهویه گرمایش و سرمایش خطوط انتقال گاز
• جریان برگشت هوا مانند انتقال هوای سرویس‌های بهداشتی و هودها
• مناسب برای اماکن درمانی مانند بیمارستان‌ها و آزمایشگاه‌ها به دلیل ویژگی‌های آنتی‌باکتریال و بهداشتی (Hygienic Flexible Air Duct)
• برای مصارف عمومی، نظیر انشعاب کوتاه از مسیر اصلی کانال در دستگاه‌های کولر آبی، داکت اسپیلت و هودهای خانگی

کانال فلکسیبل کمبی (Combi)

کانال فلکسیبل ساده پلیمری در دو دسته کمبی و شفاف پلیمری عرضه می‌شود. مدل کمبی، دارای یک لایه PVC مشکی یا سفید بر روی لایه داخلی آلومینیومی است که محدوده دمایی 30- تا 150+ درجه سانتیگراد را تحمل می‌کند. این مدل در برابر کشش، ضربه و پارگی نسبت به آلومینیومی ساده مقاوم‌تر بوده و طول عمر بالاتری دارد. به‌عنوان نمونه در محیط‌های صنعتی که احتمال برخورد اجسام با کانال وجود دارد، مدل کمبی توصیه می‌شود.

کانال فلکسیبل ساده شفاف

این کانال یکی دیگر از انواع کانال ساده پلیمری است که این کانال از یک رشته فیلم پلیمری و یک مفتول فلزی که در مابین نوارهای پلیمری جای دارد تشکیل می‌شود و به همین سبب به عنوان اتصالی بسیار منعطف برای انتقال جریان هوا و ذرات کاربرد دارد. کانال فلکسیبل ساده شفاف برای محیط‌های صنعتی مانند کارخانه‌ها و کارگاه‌های سنگ، چوب و نساجی، همچنین آزمایشگاه‌ها و اتاق‌های تمیز بیمارستانی، مناسب است.

برزنتی (مسلح نخ‌دار)

کانال فلکسیبل برزنتی متشکل از پارچۀ برزنتی مقاوم در برابر سایش، رطوبت و ضربه است که به دور فنر فولادی پیچیده می‌شود. این مدل در محیط‌های باز، کارگاه‌ها و معادن محبوبیت دارد؛ زیرا محدوده دمایی 20- تا 80+ درجه سانتیگراد را تحمل می‌کند و از مقاومت بالایی در برابر تنش‌های فیزیکی و همچنین خوردگی با اسید برخوردار است. همچنین در سقف‌های اکسپوز (بدون سقف کاذب) که زیبایی ظاهری کانال کمتر اهمیت دارد اما استحکام مکانیکی مهم است، کانال برزنتی انتخاب مناسبی به‌شمار می‌آید.

انواع کانال فلکسیبل عایق‌دار

این کانال‎ها بهترین جایگزین برای کانال‌های گالوانیزه و سنتی برای انتقال جریان هوا، تهویه و دستگاه‌های داکت اسپیلت و اگزاست فن‌ها هستند.

کانال فلکسیبل عایق‌دار پشم شیشه

این کانال دارای یک لایه داخلی آلومینیومی ساده و یک لایه خارجی آلومینیومی یا PVC است و در میان این دو لایه، عایق پشم شیشه قرار می‌گیرد. مهم‌ترین مزیت آن جلوگیری از ایجاد کندانس و کاهش انتقال حرارت (یا برودت) در فضاهایی است که تغییر دمای زیادی وجود دارد زیرا محدوده دمایی 30- الی 150+ درجه سانتیگراد را می‌تواند تحمل کند. برای مناطق شمالی و جنوبی کشور با آب‌وهوای شرجی و مرطوب، استفاده از مدل پشم شیشه جهت جلوگیری از تعریق کانال بسیار کاربردی است.

کانال فلکسیبل با عایق پلی‌استر

یکی از به‌روزترین نمونه‌های کانال‌ فلکسیبل، کانال فلکسیل با عایق پلی استر است که هیچ‌گونه جریان رطوبتی را به خود جذب نمی‌کند؛ به همین علت مانع از رشد قارچ و باکتری و سایر عوامل مضر می‌شود. در این مدل، به‌جای پشم شیشه از عایق پلی‌استر سفید یا مشکی ضخیم استفاده می‌شود و غیر‌سمی، سبک و در برابر رطوبت بسیار مقاوم است و می‌تواند محدوده دمایی 30- تا 150+ درجه سانتیگراد را تحمل کند. مدل پلی‌استر برای پروژه‌هایی که احتمال تجمع رطوبت در سقف کاذب وجود دارد و درعین‌حال ضخامت عایق مهم است، انتخاب خوبی محسوب می‌شود.

کانال فلکسیبل با عایق برزنتی

در برخی شرایط، برای دست‌یابی به مقاومت مکانیکی بیشتر، عایق به‌کاررفته می‌تواند از جنس برزنت باشد. این ساختار سه‌لایه سبب ارتقای سطح استحکام در برابر ضربه، پارگی و آسیب‌های فیزیکی می‌شود.

کانال فلکسیبل با عایق فایبرگلاس

لایه فایبرگلاس، علاوه‌بر عایق حرارتی، عملکرد خوبی در عایق صوتی نیز دارد و برای فضاهای حساس مانند بیمارستان‌ها، مراکز درمانی و سالن‌های کنفرانس مناسب است.

کانال فلکسیبل با عایق PL

عایق‌های فشرده PL یکی از محصولات اختصاصی شرکت سامان تهویه ایرانیان هستند که دو لایه آلومینیومی (داخلی و خارجی) را به خود اختصاص می‌دهند. این محصول فاقد کندانس و تعرق بوده و دارای ویژگی بازدارندگی شعله است، به همین دلیل شباهت‌های زیادی به کانال فلکسیبل با عایق الاستومری دارد. ضخامت عایق میانی در مقایسه با مدل‌های پشم شیشه و پلی‌استر کمتر است اما استحکام مناسبی داشته و ظاهر کانال صاف‌تر و شکیل‌تر است. از دیگر ویژگی‌های این کانال فلکسیبل، قابلیت ارتجاعی، فشرده شدن و خم‌شدگی آن است که آن را برای فضاهای با فشار متوسط مناسب می‌سازد. این کانال قادر است دمای بین 30- تا 150+ درجه سانتی‌گراد را تحمل کند و به دلیل عدم جذب رطوبت، گزینه‌ای بهداشتی برای استفاده در اماکن درمانی و بیمارستانی است.

کانال فلکسیبل با عایق الاستومری

کانال فلکسیبل با عایق الاستومری نیز عملکردی مشابه کانال فلکسیبل با عایق پلی اتیلن و پلی استر دارد. در واقع یک محصول فاقد آزبست و فرمالدهید است که با طبیعت در مناطق شرجی سازگار است و در رطوبت بالا می‌تواند کار ‌کند. این کانال یک لایه آلومینیومی در دیواره اصلی خود دارد که با یک لایه عایق الاستومری به عنوان روکش پوشش داده شده است. کانال فلکسیبل با عایق الاستومتری آنتی باکتریال و ضد آتش بوده و دامنه تحمل دمای آن نیز از 30- تا 15+ درجه سانتیگراد می‌باشد.

کانال فلکسیبل با عایق رابر (Rubber)

عایق الاستومری رابر به‌دلیل ویژگی‌های ضدحریق بودن، تراکم بالاتر، مقاومت شیمیایی مناسب و جذب‌نکردن رطوبت در پروژه‌های پیشرفته‌تر استفاده می‌شود. عایق رابر وزن کمی دارد و در برابر نفوذ بخار آب بسیار مقاوم است.

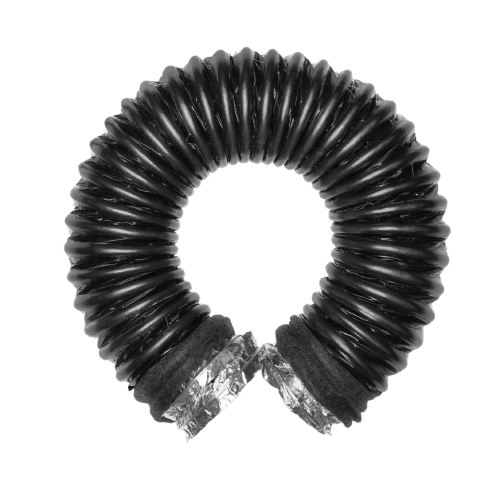

کانال فلکسیبل با عایق جنرال (PVC)

در مدل کانال فلکسیبل PVC، لایه عایق الاستومری یا پلی‌استر با یک لایه روکش PVC خارجی ترکیب می‌شود. روکش PVC باعث افزایش مقاومت کانال در محیط‌های با رطوبت یا حرارت بالا شده و درعین‌حال، ظاهر کانال را نیز یکدست و منظم حفظ می‌کند.

کانال فلکسیبل با عایق روکش AL

روکش آلومینیومی ضخیم در لایه خارجی، موجب می‌شود کانال علاوه‌بر مقاومت در برابر ضربه و حرارت در برابر خراشیدگی و خوردگی نیز دوام بیشتری پیدا کند. این دسته از کانال‌ها در پروژه‌های صنعتی و بیمارستانی که کنترل دما و بهداشت حداکثری مدنظر است، گزینه مناسبی به‌شمار می‌آیند.

فرایند تولید و استانداردهای رعایت‌شده در کانال فلکسیبل

شرکت سامان تهویه ایرانیان در خط تولید پیشرفته خود از فناوری‌های روز دنیا برای ساخت کانال‌های فلکسیبل استفاده می‌کند. برش و دوخت لایه‌ها توسط دستگاه‌های تمام‌اتوماتیک و با کنترل کیفی چندمرحله‌ای انجام می‌شود. علاوه‌براین:
● استفاده از سیم فولادی یا فولاد ضدزنگ با کشسانی بالا، مانع از دفرمه‌شدن کانال در طولانی‌مدت می‌شود.
● ضخامت عایق پشم شیشه، پلی‌استر و الاستومری مطابق مقررات استانداردهای جهانی و نیاز پروژه طراحی می‌شود.
● بسیاری از مدل‌های تولیدی دارای روکش یا عایق کندسوز هستند که در پروژه‌های بیمارستانی و مراکز پرخطر، امتیازی مهم به‌حساب می‌آید.

قیمت کانال فلکسیبل

به طور کلی، نصب و اجرای کانال فلکسیبل نسبت به ورق‌های قدیمی گالوانیزه مقرون به‌صرفه‌تر و اقتصادی‌تر است. به همین دلیل، می‌توانید با خیال راحت در انواع مختلف آن را در متراژ دلخواه خود با قیمتی مناسب از بازار تهیه کنید.
همچنین، کانال‌های فلکسیبل به‌خاطر حمل و نصب آسان از مزایای زیادی برخوردارند. هزینه پایین این کانال‌ها به دلیل نحوه اتصال ساده آن‌ها با استفاده از قفل به طوقه در کانال فلکسیبل STI یا لوله خرطومی انتقال هوا است. در استفاده از این کانال‌ها، نیازی به خم‌کردن یا فرم‌دهی به لوله برای اتصال وجود ندارد.

کانال‌های فلکسیبل تولیدی شرکت سامان تهویه ایرانیان (STI)

شرکت سامان تهویه ایرانیان تولید کننده انواع کانال‌های فلسکیبل خرطومی در کشور می‌باشد. لوله‌های فلکسیبل STI در 11 مدل عایق دار و بدون عایق تولید و از سایز “3 الی “24 عرضه می‌گردد.
لوله‌های فلکسیبل خرطومی یا لوله فلکسی از سال 1385 وارد ایران شده و در پروژه‌های محدودی مورد استفاده قرار گرفته است. شرکت سامان تهویه ایرانیان از سال 1389 این لوله‌ها را از کشور ترکیه وارد کرده و به بازار ایران و پروژه‌های مختلف عرضه کرده است. پس از گذشت 5 تا 6 سال، یعنی از ابتدای سال 1395، این شرکت تصمیم به تولید انواع لوله‌های خرطومی فلکسیبل در داخل کشور گرفت. با توجه به فضای کافی در کارخانه برای تولید، نیروی انسانی مجرب و کارآمد، امکانات تولید پیشرفته و خطوط مدرن با تکنولوژی روز دنیا، همچنین انبارهای دپو، این محصول را به سبد کالایی خود اضافه کرد.
این شرکت با استفاده از مواد اولیه مرغوب، انواع کانال‌های فلکسیبل را در مدل‌ها و سایزهای مختلف تولید می‌کند. مدل‌های مختلف شامل کانال فلکسیبل آلومینیومی، برزنتی، پشم شیشه، پلی‌استر، IFD، با عایق PL، الاستومری (رابر)، فایبرگلاس 170 میکرون و سایر مدل‌ها است. این محصولات در سایزهای 3 تا 24 اینچ تولید و به بازار داخلی و کشورهای همسایه ارسال می‌شود.
لوله‌های فلکسیبل خرطومی STI و ECO در 11 مدل مختلف و در سایزهای 3 تا 24 اینچ به پروژه‌ها و مشتریان عرضه می‌گردد. این محصولات دارای گارانتی کیفی و فنی بوده و نمونه‌های تولیدی برای انتخاب مدل در اختیار مشتریان قرار می‌گیرد. مدل‌های کانال فلکسیبل و لوله فلکسیبل عبارتند از:
1. کانال فلکسیبل بدون عایق آلومینیومی ساده
2. کانال فلکسیبل بدون عایق کومبی با روکش PVC (مشکی، سفید، صدفی و …)
3. کانال فلکسیبل بدون عایق برزنتی مسلح نخ دار
4. کانال فلکسیبل عایق‌ دار پلی‌استر
5. کانال فلکسیبل عایق‌ دار پشم شیشه
6. کانال فلکسیبل عایق‌ دار فشرده IFD
7. کانال فلکسیبل عایق‌ دار فشرده PL
8. کانال فلکسیبل عایق‌ دار الاستومری با روکش آلومینیومی (Rubber)
9. کانال فلکسیبل عایق‌ دار الاستومری با روکش PVC مشکی رنگ (General)
10. کانال فلکسیبل عایق ‌دار الاستومری با روکش فایبرگلاس آلومینیومی مسلح نخ دار 170 میکرون
11. کانال فلکسیبل بدون عایق با روکش آلومینیومی فایبرگلاس مسلح نخ دار 170 میکرون
کانال‌های فلکسیبل داکت اسپیلت یا لوله های فلکسیبل خرطومی انتقال هوا، کانال فلکسیبل هوا آلومینیومی ساده، کانال فلکسیبل کومبی یا لوله خرطومی کمبی، لوله فلکسیبل برزنتی، کانال هوا یا کانال فلکسیبل با عایق پشم شیشه و کانال خرطومی هوا با عایق پلی استر، در شاخه‌های 10 متری تولید و کانال‌های فلکسیبل یا لوله‌های فلکسیبل خرطومی با عایق الاستومری یا کانال هوا فلکسیبل عایق‌دار الاستومریک در شاخه‌های 6 متری تولید و عرضه می‌شوند.

سخن پایانی

کانال فلکسیبل راهکاری کارآمد برای انتقال هوا در انواع سیستم‌های تهویه مطبوع است. شرکت سامان تهویه ایرانیان (STI) با عرضۀ مجموعه‌ای کامل از انواع کانال بدون عایق و انواع عایق‌دار به‌همراه اتصالات کانال فلکسیبل، توانسته است رضایت طیف گسترده‌ای از پروژه‌ها را جلب کند.

سؤالات متداول

● مدل‌های بدون عایق برای چه شرایطی مناسب‌اند؟
کانال فلکسیبل بدون عایق اغلب برای مسیرهای کوتاه و شرایط دمایی متعادل استفاده می‌شود.
● کانال فلکسیبل عایق‌دار چه ویژگی مهمی دارد؟
پیشگیری از اتلاف انرژی و کندانس در فضاهای مرطوب.
