تصور کنید در یک روز گرم تابستان وارد لابی برج می‌شوید و به‌محض بسته‌شدن در، موجی از هوای خنک که هیچ بوی خاصی ندارد به استقبال شما می‌آید. این تجربه دلپذیر نتیجه طراحی و کانال کشی ساختمان است که هوای مطبوع را بی‌سر‌وصدا به همه فضاها می‌رساند و آلاینده‌ها را خارج می‌کند. درحقیقت اگر کانال کشی در ساختمان را شاهراه تنفس بنا بدانیم اغراق نکرده‌ایم؛ شاهراهی که کیفیت آن مستقیماً بر آسایش ساکنان، کارایی تجهیزات تهویه و هزینه انرژی اثر می‌گذارد. در ادامه با نگاهی کاربردی به سراغ انواع کانال کشی، معرفی کانال گالوانیزه و کانال فلکسیبل برای کانال کشی ساختمان، اصول طراحی و اجرای استاندارد آن می‌رویم و نکات کلیدی را براساس منابع معتبر جهانی و تجربه های شرکت سامان تهویه ایرانیان ( STI)مرور می‌کنیم. با ما همراه باشید.

چرا طراحی کانال‌ کشی سیستم تهویه ساختمان تا این حد اهمیت دارد؟

یک سیستم تهویه هر‌قدر هم پیشرفته باشد، اگر شبکه انتقال هوا (کانال کشی ساختمان) در آن به‌شکل درست طراحی نشود به هدف خود یعنی توزیع یکنواخت دما و رطوبت نمی‌رسد. بر‌اساس راهنمای ASHRAE، توزیع نادرست هوا می‌تواند تا ۳۰ درصد انرژی دستگاه را هدر بدهد و باعث افت محسوس کیفیت هوای داخل شود. ازسوی‌دیگر استاندارد SMACNA تأکید می‌کند هر میلی‌متر نشتی در درزها به‌طور میانگین 10 درصد افت فشار ایجاد می‌کند و عمر فن‌ها را کاهش می‌دهد؛ پس انتخاب جنس، ابعاد و مسیر مناسب کانال‌ها در طراحی کانال کشی ساختمان، نخستین گام برای بهره‌وری انرژی و سلامت محیط است.

آشنایی با انواع کانال‌ کشی ساختمان

پیش‌از سفارش یا اجرای پروژه، لازم است گزینه‌های موجود برای کانال کشی ساختمان را بشناسیم و متناسب با کاربری، فضا و بودجه تصمیم بگیریم. این آپشن‌ها برای انواع کانال کشی ساختمان عبارت‌اند از:

کانال گالوانیزه چهارگوش

کانال‌ گالوانیزه صنعتی و کانال گالوانیزه چهارگوش از ورق فولادی روی اندود ساخته می‌شوند و سال‌هاست در پروژه‌های مسکونی و تجاری ایران رواج دارند. استحکام، شکل‌پذیری و طول عمر بالا، سه مزیت اصلی آن‌هاست.

STI این کانال‌ها را به‌صورت کانال TDF با فلنج یکپارچه تولید می‌کند؛ روشی که علاوه‌بر کاهش زمان مونتاژ، به دلیل ساخت صنعتی و آب‌بندی بهتر، میزان نشتی هوا را نیز به حداقل می‌رساند.

کانال فلکسیبل (خرطومی)

اگر فضای سقف محدود است یا مسیر کانال پیچ‌وخم زیادی دارد، کانال فلکسیبل انتخاب محبوب طراحان است. وزن پایین، نصب سریع و قیمت به‌صرفه باعث شده است این محصول در پروژه‌های بازسازی و سیستم‌های داکت‌اسپلیت بسیار به کار رود. STI برای کنترل چگالش، مدل‌های فلکسیبل را با عایق پشم‌ شیشه، پلی‌استر فشرده یا الاستومری عرضه می‌کند.

کانال پیش‌عایق (فوم فایبرگلاس یا PIR)

در سال‌های اخیر کانال‌های پانلی پیش‌عایق به‌دلیل وزن بسیار کم، سرعت مونتاژ و ضریب انتقال حرارت پایین، جایگزین مناسبی برای مدل‌های فلزی در برخی پروژه‌های لوکس برای کانال کشی ساختمان شده‌اند. این کانال‌ها از پانل فوم سخت با روکش آلومینیوم دوطرفه ساخته می‌شوند و نیاز به عایق‌کاری جداگانه ندارند. هرچند در محیط‌های صنعتیِ گرم با ریسک ضربه، کانال گالوانیزه همچنان برتری مکانیکی دارد.

کانال کامپوزیتی و PVC

برای فضاهای خورنده (استخر، کارگاه شیمیایی) یا خطوط اگزاست آزمایشگاهی، کانال‌های PVC و GRP (پلیمر تقویت‌شده با الیاف) برای کانال کشی ساختمان مورد استفاده قرار می‌گیرند. مقاومت عالی به بخار اسید و مواد شیمیایی از مزایای اصلی این گروه است.

مقایسه اجمالی انواع گزینه‌های کانال کشی ساختمان

در جدول زیر، انواع گزینه‌های کانال کشی تأسیسات ساختمان را به‌طور خلاصه برای شما مقایسه کرده‌ایم تا در هنگام انتخاب، ویژگی‌های اصلی هر یک را بدانید:

مراحل طراحی کانال کشی ساختمان

اما اجرای کانال کشی ساختمان از صفر تا صد چگونه انجام می‌شود؟ طراحی اصولی، مسیر را برای اجرای بی‌دردسر و بهره‌برداری کم‌هزینه از کانال کشی ساختمان هموار می‌کند. در ادامه، مراحل کلیدی یک فرایند طراحی استاندارد کانال کشی ساختمان را براساس دستورالعمل ASHRAE و تجربه مهندسان STI مرور می‌کنیم:

1. محاسبه بار تهویه و دبی هوا: دبی هوای تازه، بار برودتی و گرمایی فضا و میزان تعویض هوا برای کاربری‌های خاص (مانند اتاق تمیز یا بیمارستان) تعیین می‌شود. نرم‌افزارهایی مثل HAP یا Carrier Hourly Analysis در این گام استفاده می‌شوند.
2. انتخاب مسیر و مقطع کانال: مسیر کانال کشی ساختمان باید کوتاه‌ترین طولِ ممکن، حداقل زانویی و دسترسی کافی برای تعمیرات داشته باشد. مقطع گرد افت فشار کمتری دارد؛ اما در سقف‌های تیپیک اداری، کانال چهارگوش جاگذاری راحت‌تری خواهد داشت.
3. روش سایزینگ (Equal Friction / Static Regain / Velocity Reduction): متداول-ترین روش در ایران، Equal Friction با معیار 0.08–0.1 اینچ آب در هر 100 فوت است. در پروژه‌های حساس، روش Static Regain برای یکنواخت‌سازی فشار استاتیک و کاهش صدا توصیه می‌شود.
4. محاسبه افت فشار کلی و انتخاب فن: با جمع‌زدن افت اصطکاک کانال‌ها، زانوها و المان‌هایی نظیر دمپر، صداگیر و فیلتر، فشار استاتیک کل به دست می‌آید. فن دستگاه هواساز باید توان غلبه بر این فشار را داشته باشد.
5. درزگیری و کلاس آب‌بندی: SMACNA سه کلاس A، B و C را برای نشت در سیستم کانال کشی ساختمان درنظر گرفته است (کلاس A سخت‌گیرانه‌ترین مورد است). برای ساختمان‌های اداری کلاس B و برای اتاق تمیز یا بیمارستان کلاس A توصیه می‌شود.
6. عایق‌کاری حرارتی و صوتی: بر‌اساس اقلیم ایران، کانال‌هایی که از فضاهای گرم عبور می‌کنند به عایق حرارتی با R-value مناسب نیاز دارند؛ کانال‌های نزدیک فضاهای سکونت شبانه نیز بهتر است لاینر آکوستیک یا صداگیر داشته باشند.

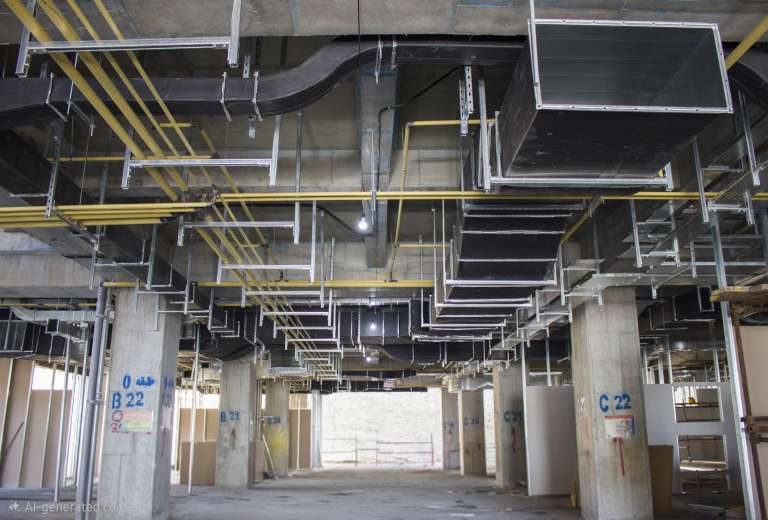

اجرای کانال کشی ساختمان

پس‌از مرحله مهندسی، نوبت به ساخت و نصب کانال کشی ساختمان می‌رسد. مراحل نصب به‌طور خلاصه عبارت است از:

1. پیش‌مونتاژ در کارگاه: برش ورق (با درنظر گرفتن ضخامت مناسب و انتخاب بهترین ورق کانال کولر بسته به کاربری)، خم، درز Pittsburgh یا اسنپ‌لاک، نصب فلنج و در نهایت تست نشت بخار (Smoke Test).
2. حمل تا محل پروژه: استفاده از بسته‌بندی مقاوم در برابر رطوبت برای جلوگیری از اکسید‌شدن لبه‌ها.
3. نصب ساپورت و ریل: مطابق آیین‌نامه مبحث ۱۶، فواصل ساپورت کانال‌های گالوانیزه حداکثر ۳ متر و فلکسیبل 1.5 متر است.
4. هوابندی درزها: استفاده از نوار چسب آلومینیومی آکریلیک یا ماستیک بر پایه الاستومر روی تمام اتصالات.
5. تست فشار و بالانسینگ: پس‌از راه‌اندازی دستگاه، فشار استاتیک شبکه با مانومتر و دبی با هود بالانس اندازه‌گیری می‌شود تا دریچه‌ها تنظیم شوند.

نکته: STI فرایند تولید کانال‌های گالوانیزه را با ماشین‌آلات تمام‌اتومات TDC/TDF انجام می‌دهد تا دقت ابعادی و سرعت برش افزایش بیاید.

نکات کلیدی در نگهداری و پایش کانال کشی ساختمان ‎

برای نگهداری صحیح از کانال کشی تأسیسات ساختمان، رعایت چند نکته بسیار ضروری است.

در وهله اول، باید هر دو سال یک‌بار با استفاده از تست دود یا ترموگرافی مادون‌قرمز، کانال‌ها را برای نشتی‌های جدید بررسی کنید. این روش‌ها به‌سرعت نقاط ضعف و درزهای احتمالی را نشان می‌دهند و پیش‌از آنکه هوا و انرژی به هدر بروند، امکان درزگیری و تعمیر فراهم می‌شود.

نظافت داخلی کانال‌ها بسته به نوع کاربری فضا متفاوت است. در ساختمان‌های مسکونی طبق دستورالعمل EPA تنها در صورت بروز کپک، آلودگی شدید یا انتشار بوی نامطبوع نیاز به شست‌وشوی کانال‌ها هست؛ اما در محیط‌های درمانی و آشپزخانه‌های صنعتی برای تضمین ایمنی و بهداشت هوا بهتر است هر سال یک‌بار عملیات کامل تمیزکاری انجام شود. این کار علاوه‌بر حذف گردوغبار و میکروارگانیسم‌ها از رسوبات چربی و سایر آلودگی‌ها پیشگیری خواهد کرد.

تعویض منظم فیلترها هم یکی از ساده‌ترین و مؤثرترین اقدامات نگهداری کانال کشی ساختمان است. در سیستم‌های خانگی با فیلترهای MERV 8 معمولاً هر سه ماه یک‌بار و در سیستم‌های بیمارستانی مجهز به فیلترهای HEPA با توجه به افت فشار (معمولاً هر شش ماه) باید فیلترها جایگزین شوند. تعویض سریع و به‌موقع فیلترها علاوه‌بر تضمین کیفیت جریان هوای تصفیه‌شده از افزایش مصرف انرژی و فشار اضافی بر فن‌ها جلوگیری می‌کند.

علاوه‌براین نکات، مستندسازی کلیه بازرسی‌ها، تعمیرات و تعویض‌ها در یک فایل منظم به شما کمک می‌کند الگوی نگهداری را بررسی و در صورت نیاز بهینه‌سازی‌های بیشتر را شناسایی کنید. بالا نگه داشتن استانداردهای عملکرد و هشیاری نسبت به هرگونه تغییر در کارکرد سیستم، کلید دستیابی به یک سیستم کانال‌کشی بهینه و پایدار است.

سخن پایانی

انتخاب بین کانال گالوانیزه، فلکسیبل یا پیش‌عایق به کاربری ساختمان، بودجه، محدودیت فضا و الزامات بهداشتی بستگی دارد. اگر به استحکام و طول عمر بالا نیاز دارید و محدودیت وزن ندارید، کانال گالوانیزه با اجرای استاندارد SMACNA همچنان بی‌رقیب است. برای بازسازی و مسیرهای مارپیچ، کانال فلکسیبل عایق‌دار با عایق پلی‌استر فشرده STI گزینه‌ای اقتصادی و سریع است. در مراکز حساس (بیمارستان، دیتاسنتر) کانال پیش‌عایق یا فلزی دو‌جداره عایق‌پاشی‌شده می‌تواند تلفات حرارتی و ریسک میکروبی را حداقل کند.

در‌صورتی‌که برای پروژه خود نیاز به مشاوره، طراحی و اجرای کانال کشی ساختمان دارید، متخصصان سامان تهویه ایرانیان آماده‌اند تا از مرحله محاسبات تا تحویل نهایی در کنار شما باشند. برای اطلاعات بیشتر درباره محصولات به صفحه کانال فلکسیبل STI یا کانال گالوانیزه صنعتی سر بزنید یا با واحد فنی تماس بگیرید.

سؤالات متداول

• آیا می‌توان کانال فلکسیبل را در مسیرهای اصلی سیستم تهویه استفاده کرد؟

کانال فلکسیبل برای انشعابات کوتاه و عبور از فضاهای محدود عالی است؛ اما در مسیرهای اصلی به‌دلیل افت فشار بیشتر و آسیب‌پذیری مکانیکی، بهتر است از کانال گالوانیزه یا پیش‌عایق استفاده شود.

• حداقل فاصله مجاز بین ساپورت‌های کانال گالوانیزه چقدر است؟

طبق الزامات مبحث ۱۶ مقررات ملی و توصیه SMACNA، فاصله حداکثر 3 متر برای کانال‌های چهارگوش تا عرض ۶۰۰ میلی‌متر و 2.4 متر برای قطرهای بزرگ‌تر است؛ استفاده از ساپورت ارتعاشی در نزدیکی یونیت‌ فن نیز توصیه می‌شود.

• آینده کانال کشی ساختمان چگونه پیش‌بینی می‌شود؟

بازار جهانی HVAC به‌سمت استفاده از ماژول‌های پیش ساخته، مدلسازی اطلاعات ساختمان (BIM) و مواد کامپوزیتی سبک حرکت می‌کند. تحلیل‌گران پیش‌بینی می‌کنند تا سال ۲۰۳۰ بیش‌از ۴۰ درصد پروژه‌ها در خاورمیانه از کانال‌های پیش‌عایق PIR استفاده کنند که ۲۰ درصد در مصرف انرژی سیستم تهویه صرفه‌جویی خواهد داشت. STI نیز خط تولید کانال پیش‌عایق را در برنامه توسعه سال آینده گنجانده است.​
